1检验目的、范围和内容
业主由于业务需求现将房屋内部进行钢结构插层施工,为了解钢结构插层楼板承载能力状况,对钢结构插层结构区域指定一块尺寸为2600mm×600mm×100mm的蒸压加气混凝土板进行现场堆载试验。主要检测内容如下:
(1)收集房屋插层设计施工图纸、装修施工图纸等相关资料;
(2)结合相关资料,对于房屋使用情况进行调查;
(3)在调取相关资料及现场调查的基础上,制定本次试验方案;
(4)采用分级加载开展本次堆载试验,检验插层区域内指定楼板承载力是否满足委托单位指定荷载要求;
(5)结合现场试验结果,出具检测报告,并提出处理建议。
2检验检测(鉴定)依据
(1)《建筑结构检测技术标准》(GB/T50344-2019);
(2)《建筑变形测量规范》(JGJ8-2016);
(3)《建筑结构荷载规范》(GB50009-2012);
(4)《混凝土结构设计规范》(GB50010-2010);
(5)《混凝土结构通用规范》(GB55008-2021);
(6)《建筑结构可靠性设计统一标准》(GB 50068-2018);
(7)《钢结构设计标准》(GB 50017-2017);
(8)《混凝土结构试验方法标准》(GB/T 50152-2012);
(9)委托方提供的相关资料。
3检测及验算结果
3.1建筑结构概况
根据现场调查,原设计作为厂房使用,现对房屋内进行增加钢结构插层。施工后作为办公室使用。根据现场检测得知,现场钢平台插层楼板做法为:在钢梁上部铺设尺寸为2600mm×600mm×100mm的蒸压加气混凝土楼板,最后在蒸压加气混凝土板板面浇筑一层厚度为50mm的混凝土。
3.2试验方案
3.2.1加载方式
本次加载区域位于钢结构插层楼板(7/12)-(8/12)/(2/B)-(3/B)轴内,现场采用原位堆载试验方法模拟使用荷载,分级加载至试验目的荷载。试验过程中分级测量控制点位的挠度并检查各级加载完成后结构的钢梁及楼板外观质量。
3.2.2试验堆载
根据委托单位的使用要求,指定荷载为350kg/m2。本次堆载试验检测区域面积为1.56 m2,按照指定荷载的要求,计算得出堆载试验总荷载应为546 kg,委托单位指定堆载试验总荷载为720 kg。本次堆载试验采用6级加载和2级卸载。
3.2.3监测内容
(1)受拉、受剪裂缝
主要监测记录钢梁和楼板的裂缝数量、分布位置、宽度等。裂缝宽度是否大于1.5mm、钢筋被拉断或滑脱情况。
(2)受压、受剪损坏
主要监测记录受压区、受剪区楼板是否出现受压或剪压破坏。
(3)挠度
主要监测记录楼板下挠数值。
3.2.4构件破坏标志和加载试验中止
(a)构件破坏标志
1)受压区蒸压加气混凝土楼板破环等异常损坏。
2)受拉区裂缝宽度大于1.5mm,或钢筋被拉断。
3)受剪区斜裂缝宽度大于1.5mm,或斜裂缝末端受压出现楼板剪压破坏。
4)受剪区延斜截面楼板剪压破坏,或受拉主筋在端部滑脱或其它锚固损坏。
(b)试验中止条件
1)出现上述任一构件破坏标志。
2)出现以下任一情况或超出设计规范的要求时:
1、新增裂缝宽度大于0.3mm;
2、监测点下挠大于L0/200;
3.3挠度测试结果
(1)挠度测量
本次楼板挠度测量采用全站仪进行测量,楼板挠度测量结果表明,所测楼板最大值为10mm,楼板挠度值均小于《混凝土结构设计规范》(GB50010-2010)中第3.4.3条限值要求(L0/200=13mm)。

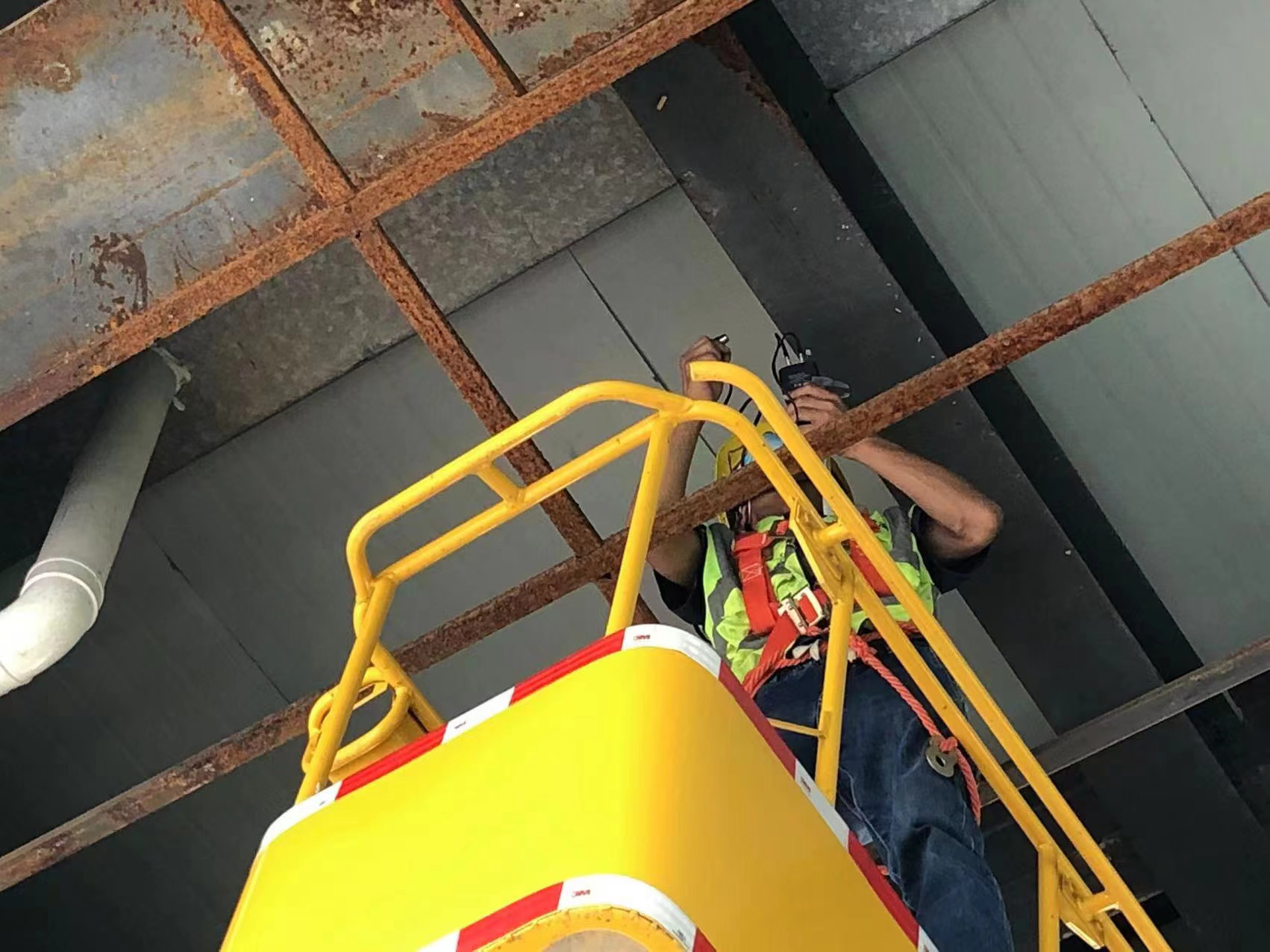

(2)外观损伤情况
每级堆荷载加载完成后,检测人员均对于加载区域构件外观损伤情况进行观察,钢梁及楼板均为出现裂缝及其他损伤。
